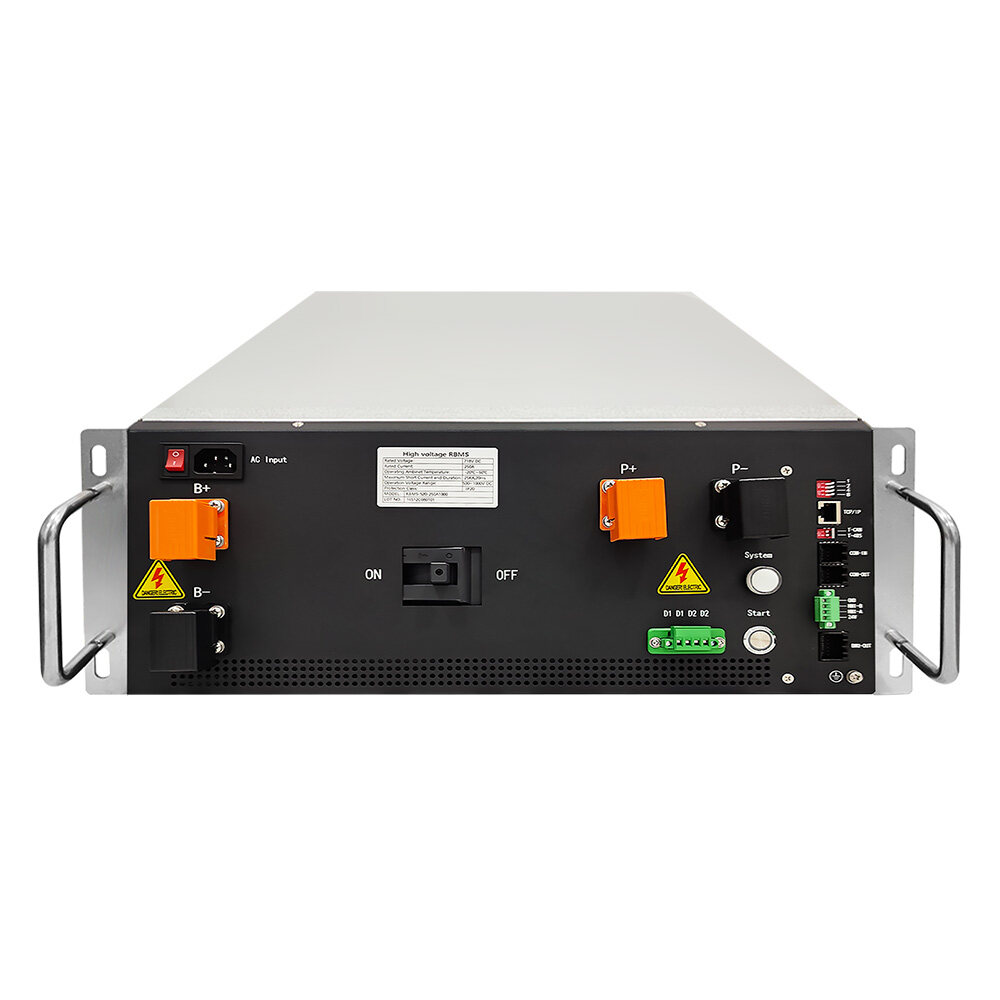

256S819.2V 250A HV BMS, batterie pour UPS BESS

Brève description:

• Plage de tension: 120V ~ 350V, 260V ~ 750V, 500V ~ 1000V
• Courant nominal: 125A, 160A, 250A
• Parallèle: Prend en charge jusqu'à 15 BMS en parallèle.
• Compatible avec la plupart des onduleurs bien connus du marché.
• Surveillance et gestion des batteries LFP, LTO et NMC.
• Application: ESS résidentiel, ESS industriel et commercial, système UPS, etc.



Description détaillée

Configuration BMS:

256S819.2V 250A BMS principal * 1 ensemble
16S mené BMU * 16 ensembles

Faisceau de câblage 16S * 16 ensembles

(Batterie 16S 51.2V, 16 batteries connectées en série pour le système 256S819.2V 250A.)



BMS Caractéristiques:

• Système avancé de gestion de la batterie-Un système de gestion de la batterie hautement intégré permet une surveillance transparente.

• Les fonctions complètes d'auto-test et de détection de l'état de fonctionnement, combinées à l'écran d'affichage HMI, rendent les informations de fonctionnement du système claires en un coup d'œil.

• Stratégies de contrôle et de protection du système complètes et fiables pour garantir pleinement la batterie et

Assurez la durée de vie prolongée de la batterie.

• Conception modulaire, configurable et extensible-plusieurs unités de stockage d'énergie peuvent être combinées de manière flexible,

Étendre en un système de stockage d'énergie plus grand qui peut prendre en charge jusqu'à 200 batteries en série.

• Interfaces de communication riches-RS485, CAN, Ethernet, interface d'entrée et de sortie à contact sec,

Prend en charge la communication avec la plupart des PC/onduleurs/UPS et des serveurs de surveillance sur le marché.

• Protocole d'interface de communication flexible-Communication d'entreprise fournie en usine

Protocole, peut également être adapté aux PCS/onduleurs/onduleurs de différents fabricants en fonction des besoins du client.

• Mémoire de données de grande capacité-La puce de mémoire de grande capacité intégrée peut stocker une grande quantité de données opérationnelles clés et une carte SD peut être ajoutée pour stocker les données historiques des cellules de batterie.

• Le contrôle automatique du cycle et le contrôle automatique parallèle/hors ligne permettent de réaliser facilement le parallèle des batteries



Spécifications:

Paramètres de base	Courant nominal	125A, 160A, 250A
[TD] Paramètres de base [/TD] Plage de tension	120V ~ 350V, 260V ~ 750V, 500V ~ 1000V
[TD] Paramètres de base [/TD] Consommation d'énergie	≤25W (système à trois fils/prise centrale) ≤15W (système à deux fils)
[TD] Paramètres de base [/TD] Précision de l'échantillonnage actuel	SR
[TD] Paramètres de base[/TD] Tension de tenue d'isolation	2800VDC < 1mA 1min
[TD] Paramètres de base [/TD] Protection d'entrée	IP20
[TD] Paramètres de base [/TD] Dimensions (W*H*D)	482*180*500 (mm)
[TD] Paramètres de base [/TD] Poids net	~ 22Kg
Port de communication	Interface de communication avec le BMU	CAN
[TD] Port de communication [/TD] Interface de communication avec PCS/UPS	RS485/CAN
[TD] Port de communication [/TD] Interface de communication avec le SBMS	RS485/CAN
[TD] Port de communication[/TD] Communication avec le logiciel de surveillance/EMS	Ethernet
Fonctions de base	Gestion de la charge et de la décharge de la	Disponible
[TD]Fonctions de base[/TD]Gestion de la température de la batterie	Disponible
[TD]Fonctions de base[/TD]Mise à niveau IAP	Disponible
[TD] Fonctions de base [/TD] Paramètres de protection du système	Disponible
[TD] Fonctions de base [/TD] Protection contre les courts-circuits	Disponible (1000V 25KA 20ms)
[TD] Fonctions de base [/TD] Fonction de précharge	Disponible
[TD] Fonctions de base [/TD] Contrôle de cycle parallèle	Disponible
[TD]Fonctions de base[/TD]Enregistrement d'événements	Disponible 5000
[TD] Fonctions de base [/TD] Contacts secs	Jusqu'à 2 sorties à contact sec
[TD]Fonctions de base[/TD] Double alimentation	Disponible (batterie + puissance municipale, puissance municipale est prioritaire)
Autres	Aspect, couleur	RAL9005 Noir
[TD] Autre[/TD] Méthodes d'installation	Convient à l'installation dans un rack standard de 19 pouces
[TD] Autre[/TD] Mode de ligne entrante et sortante	Face à l'intérieur et face à l'extérieur
[TD] Autre[/TD] Température de fonctionnement	-20 ℃ ~ 45 ℃ (Lorsque la température est au-dessus de 45 ℃, le courant doit être réduit ou seulement le courant complet fonctionne pendant une courte période.)
[TD] Autre[/TD] Humidité de l'environnement de travail	5~75%1RH
[TD] Autre[/TD] Conformément aux normes nationales	GB/T 16935.1 GB/T 17626.2 GB/T 17626.5
[TD] Autre[/TD] Certification de sécurité	CE: IEC62477-1 EN61000-6-2/4
Fonction facultative	Détection d'isolation	Convient à la tension du système ≥300V
[TD] Fonctions en option[/TD] Affichage externe HMI	4,3 ", 7" (extérieur, facultatif)
[TD] Fonction en option[/TD] Fonction indépendante ou parallèle	Réglage avant usine
[TD] Fonction en option[/TD] Système avec prise centrale	Disponible (facultatif)
