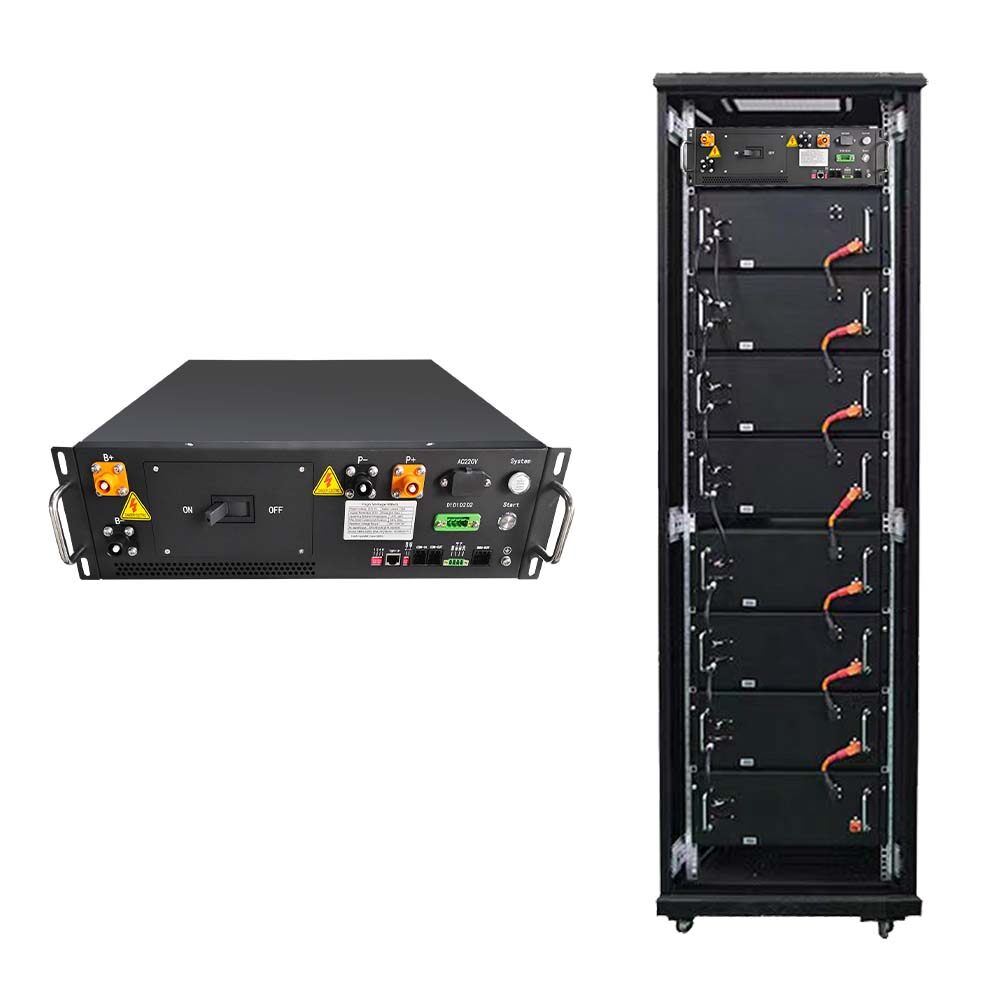

120 с 384 в 125 а бмс для литий-ионных батарей

Краткое описание:

• Диапазон напряжения: 96 В-750 В
• Номинальный ток: 125а
• 3,5-дюймовые и 7-дюймовые внешние дисплеи доступны в качестве опции.
• параллельно: поддерживает до 15 бмс, подключенных параллельно.
• совместим с большинством известных преобразователей на рынке.
• мониторинг и управление батареями fp, LTO и nmc.
• приложение: жилой, промышленный и коммерческий, система UPS и т. д.

подробное описание:

конфигурация BMS:

120 с 384 в 125 а мастер BMS * 1 комплект
15s рабынь bmu * 8 комплектов
Жгут проволоки 15 с * 8 комплектов (батарея 15 с 48 В, 8 аккумуляторов, подключенных последовательно для системы 120 с 384 в 125 А.)

БМС Особенности:

• гибкая конфигурация

можно настроить как двухуровневую или трехуровневую архитектуру, подходящую для широкого спектра приложений от киловатт-часов до мВт-часов.

• многократная защита

Поддерживает защиту от перезарядки, переразряда, перетока, перетемпературы и короткого замыкания.

• Диапазон напряжения (120-750 В)

GCE 3u высоковольтный BMS может управлять до 750 В постоянного тока на стойку для аккумуляторов, а до 15 стойк могут быть параллельно с добавлением sbms.

• Функция обнаружения изоляции (необязательно)

поддерживает независимое обнаружение изоляции для каждой стойки в системе накопления энергии.

• расширенная функция балансировки батареи

Благодаря передовой технологии баланса батареи клиенты могут гибко регулировать условия баланса ячеек и модулей батареи в соответствии с состоянием батареи.

• хранение данных

Поддерживает функции хранения данных, локального хранения данных во время выполнения и сохранения режима отключения питания.

• несколько интерфейсов связи

Поддерживает интерфейсы связи rs485, CAN, Ethernet и сухого контакта. он совместим с протоколами большинства известных брендов инверторов/штук

• Расчет SOC/soh

Поддерживает точную оценку состояния заряда (SOC) и состояния здоровья (SOH) ячеек и стойк аккумуляторов.

• мониторинг в реальном времени

Поддерживает обнаружение состояния безопасности батареи в режиме реального времени, диагностику неисправностей и предупреждение.

Спецификация:

основные параметры	Текущий ток	125A
основные параметры	номинальное напряжение	96-750 В (необязательно)
основные параметры	Потребление электроэнергии	≤ 15 Вт
основные параметры	точность текущей отборки проб	SR
основные параметры	изоляционное выдерживающее напряжение	2800VDC < 1ma 1 мин
основные параметры	уровень защиты	IP20
основные параметры	размер (W*H*D)	482 * 132 * 500 (мм)
основные параметры	вес нетто	16 кг
порт связи	порт связи с БМУ	Банки, банки
порт связи	Порт связи с UPS	RS485/банка
порт связи	порт связи со sbms	RS485/банка
порт связи	общаться с программным обеспечением для ПК	Эфирная сеть
основные функции	Управление зарядкой и разрядкой батареи	Поддержка
основные функции	Управление температурой аккумулятора	Поддержка
основные функции	Обновление iap	Поддержка
основные функции	настройка параметров защиты системы	Поддержка
основные функции	защита от короткого замыкания	Поддержка (6ka 20 мс)
основные функции	функция предварительной зарядки	Поддержка
основные функции	управление током параллельного контура	Поддержка
основные функции	запись событий	Поддержка 5000 записей
основные функции	система средней линии	/
основные функции	двойной источник питания	Поддержка
дополнительные функции	изоляция монитора	≥ 300 В (необязательно)
дополнительные функции	HMI дисплей	4,3-дюймовый/7-дюймовый (оптический)
дополнительные функции	параллельный	Поддержка до 15 об/мин параллельно
дополнительные функции	сухой контакт	2 сухого контактного выхода (необязательно)
Другие	цвет цвета	черный цвет
Другие	монтаж, установка	Подходит для стандартного 19-дюймового шкафа
Другие	способ впускной и выходной линии	передняя сторона внутрь и передняя сторона снаружи.
Другие	рабочая температура окружающей среды	-20℃~60℃
Другие	влажность рабочей окружающей среды	51111111111~75%RH
Другие	соблюдение национальных стандартов	Гб/т 16935,1 Гб/т 17626,2 Гб/т 17626,5
Другие	сертификация соответствия безопасности	Се Се
